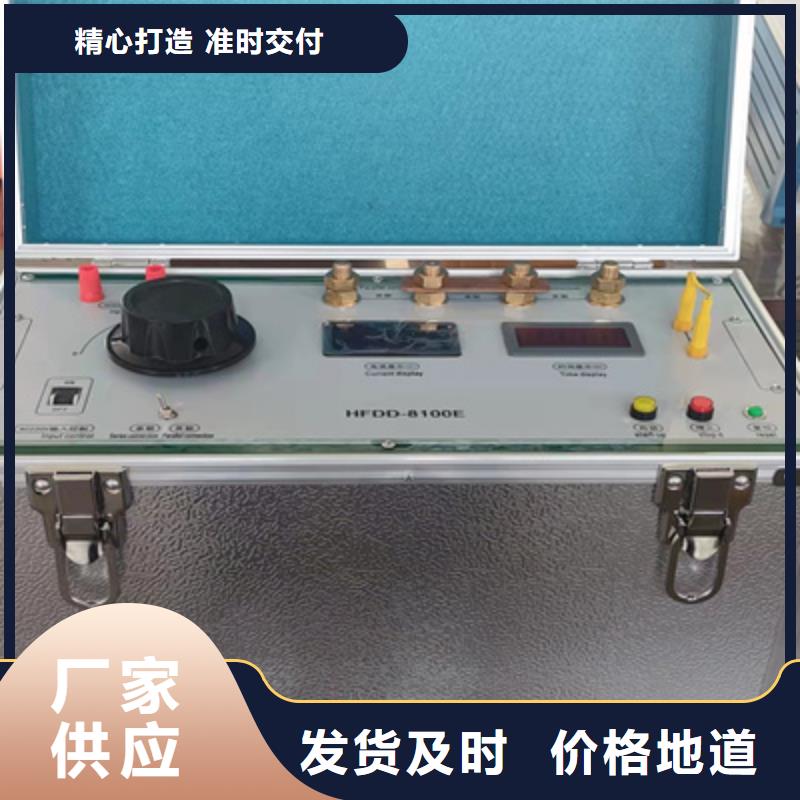

甘肃大电流发生器.工作原理由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能。四、面板说明1、大电流输出端子：通过该端子进行电流输出。显示屏：电流值、输出时间在此显示。电源输市电AC220V接入端子电源开关：采用空气开关来控制设备电源。5、操作按键：实现人机对话。五、操作说明1.页面说明1）、进入系统:大电流输出界面大电流设置界面2）自动测试界面（根据设定值电流自动调节，并自动跟踪输出电流无限接近于设定值。从按下启 动开始计时，到设定输出时间完毕停止输出）参数设置2.设定电流输出自动方式下根据所需要的电流整定值设定电流大小，设置输出时间，设置好后调压器会自动调整电流输出值。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.零位启动为了保护被试品，升流器应从“0A”开始升流。当调压器处于零位状态时，按“启动”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。5.电流回路原理六注意事项为了操作人员及仪器的，确保仪器接地良好。试验准备时接好地线，工作完毕时，拆除接地线。接入仪器的电源要求能承受20A电流冲击。仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。设定过流保护的电流值应不超过仪器额定输出电流值。在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘防机械损伤。储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。防曝晒仪器在室外使用时，尽可能避免或减少阳光对显示屏的直接曝晒不可以放在特潮湿的仓库.

甘肃大电流发生器 功率的估算电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构（包括C形结构），均是指绕组所包裹的那段芯柱的横断面（矩形）面积。在测得铁芯截面积S之后，即可按P＝S2/1．5估算出变压器的功率P。式中S的单位是cm2。例如：测得某电源变压器的铁芯截面积S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各种误差外，实际标称功率是30W。三、各绕组电压的测量要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是基本的任务。现以一实例说明判断方法。例：已知一电源变压器，共10个接线端子。试判断各绕组电压。步：分清绕组的组数，画出电路图。用万用表R×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号。从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。第二步：确定初级绕组。对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图4这样的降压变压器，其电阻的是初级绕组。第三步：确定所有次级绕组的电压。在初级绕组上通过调压器接入交流电，缓缓升压直至220V。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。四、各次级绕组电流的确定变压器次级绕组输出电流取决于该绕组漆包线的直径D。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式I＝2D2，可求出该绕组的输出电流。式中D的单位是mm。损耗

甘肃大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

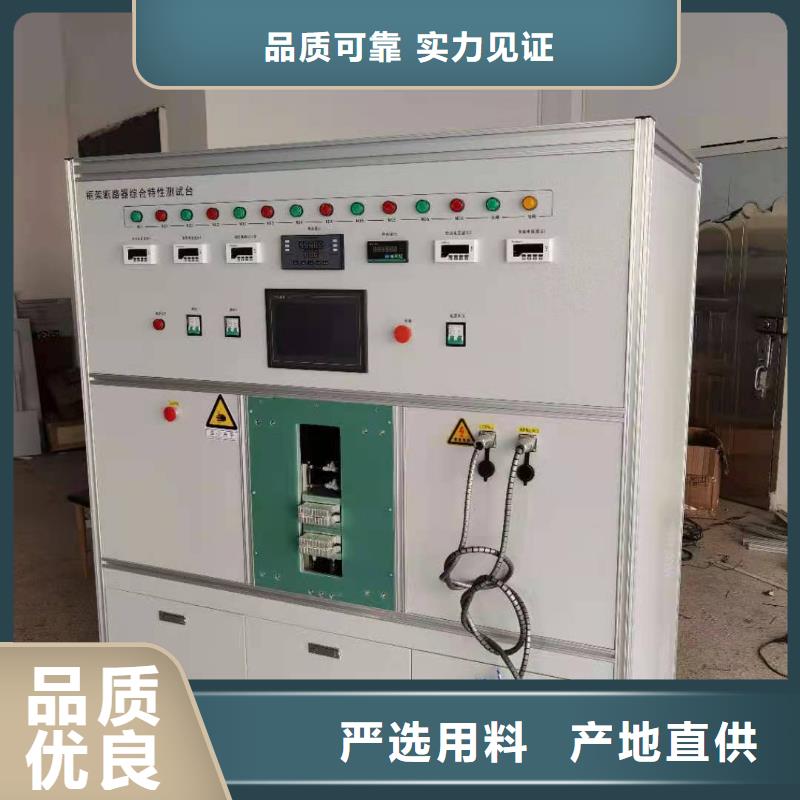

甘肃大电流发生器供方配置方案2.1：综述简介TH-7000A全自动开关柜温升专用电流试验装置应适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。电器设备在正常运行时，长期通过工作电流，产生的能量转变为热能，使电器材料温度升高，如超过一定范围就会使电器材料的机械强度、物理性能下降，容易引发事故，因此，标准中规定了不同电器材料的允许长期工作的温度或温升。温升试验的目的是测量被试电器各部件的温度或温升，以确定试品是否符合标准要求，采用的是快速模拟试验方法，即主电路通以额定电流。温升试验的特点是：① 时间较长，中小型的试验过程需7、8 h，而大型变压器的试验需十几个小时甚至更长时间；② 耗费大，故许多厂家为了避过用电高峰而在夜间试验；③ 试验过程单调枯燥，长时问里反复地测量温度值。传统的温升测试系统不仅误差大，而且占用大量人力和物力。因此，有必要设计全自动的温升在线测试系统来减轻试验人员的劳动强度，避免事故的发生，提高试验结果的精度和试验过程的自动化水平。本文主要依据标准2.2遵循技术标准GB14048.1-2006 低压开关设备和控制设备GB6450—1986 (温升试验)所规定。DL409-91 电业工作规程[2002]777电力工器具性试验规程安监[2009]664电网公司电力工作规程（线路部分）GB/T 2317.3-2008 电力金具试验方法 第3部分：热循环试验JB/T9641—1999 《试验变压器》GB/T10228—1997 《干式电力变压器技术参数和要求》GB 50054-95 《低压配电设计规范》GB 50055-93 《通用用电设备配电设计规范》GB/T 63-90 《电力装置的电测量仪表装置设计规范》GB 6738-86 《电测量指示和记录仪表及其附件的要求》

甘肃大电流发生器功能特性：柜体结构：三台单相柱式调压器组成三相调压器放入调压器柜中。冷却方式：自然风冷（配有备用冷却风机）。额定容量长期工作时电刷触头处（触点）温升不得大于85K，主回路连接线及出线端子温升不得大于80K，控制器温升不得大于40K；当电刷触头不移动时其噪声不得大于45dB。调压器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；调压器在整个调压范围内，电刷与绕组的接触压力必须均匀，接触良好，没有断电现象；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接；调压器的铁心和外壳应在电气上相互连接并连接到接地端子上；接地点附近应有易见、清晰、不易脱落的接地标志符号。调压器的柜体要求：电气元件端子的连接导线应有清晰牢固的标识号，电器元件之间应有足够的空间以便于装配和维修；主电路和控制电路的导线应分束走线，且应美观、整齐；柜体应光洁、平整、无毛刺，漆层应均匀；调压器输出侧配有过电流保护及过流指示灯报警功能。配有输入端过压、调压器上、下限位保护装置。3.3多磁通干式变压器：(配微调系统）

甘肃大电流发生器.注意事项1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。2．为了保证，在使用之前，设备务必接地，调压器务必置于零位。3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5．为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。九、售后服务本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

甘肃大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

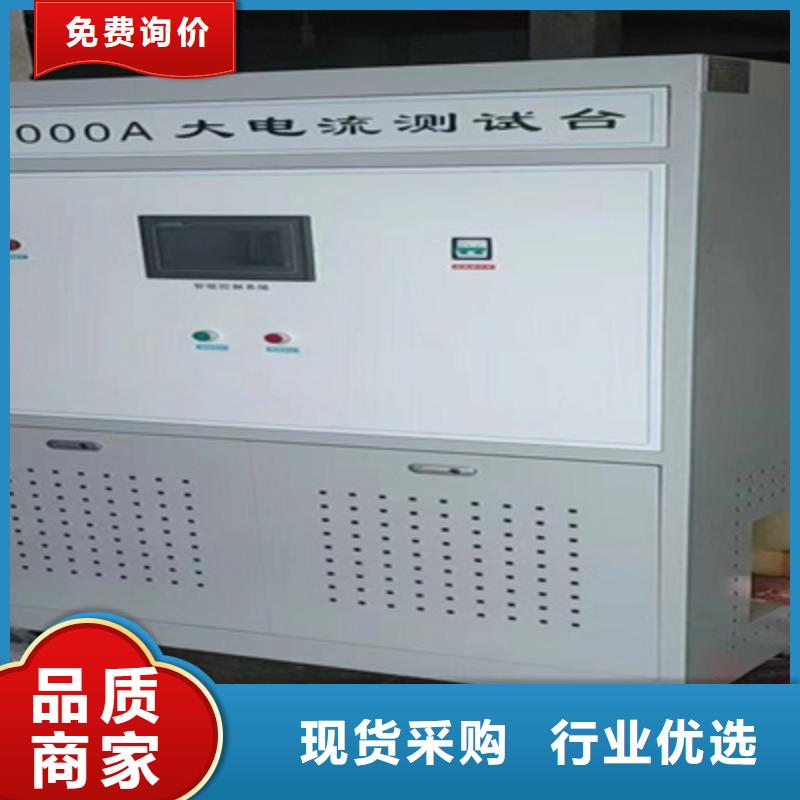

甘肃大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断调压器旋至零位然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。

甘肃大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

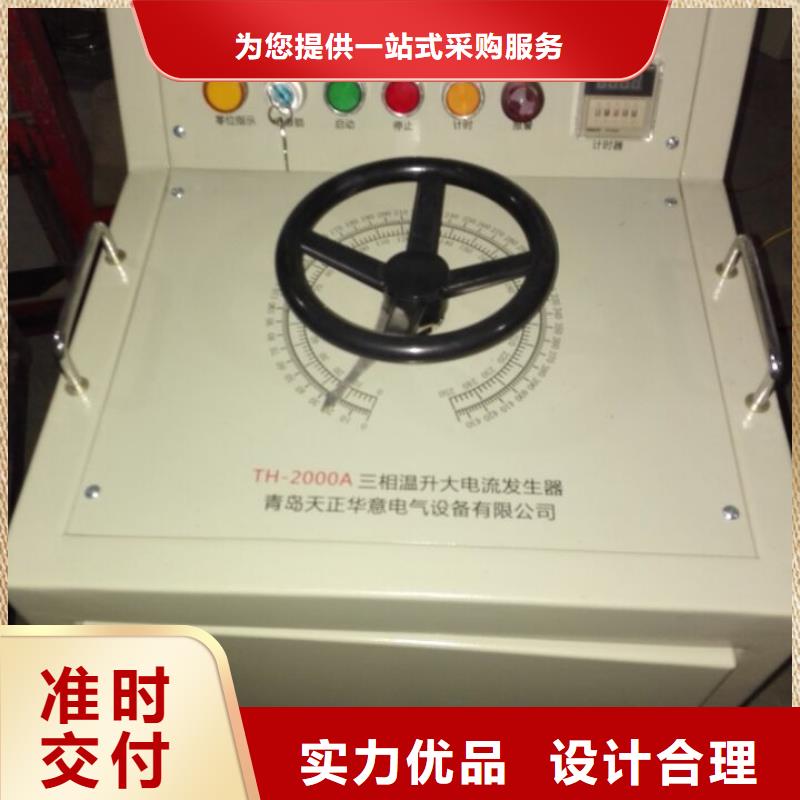

甘肃大电流发生器TH-1000A三相大电流发生器，是我公司经过长期的试验，针对断路器，电流互感器和电动机保护器的性能特征，专业化的设计，该装置主要用于对断路器、电动机保护器和电流型电动机保护器、热电偶的校验。而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。 二、适用范围 1、适用于各类型的电流互感器、断路器 低压电动机保护器、热继电器测试。2、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 3、适用于各高校及科研机构的研发、试验、教学。三、主要特点及技术参数 ◆可输出0～1000A（可定制）电流 2000A◆可同时串接若干只校验，提高工作效率[技术参数]1、电源输入：AC 380/220V 50Hz 三相四线2、输出电流：0～1000A（可定制）四、操作方法（1）电源接通前，应断开“电源控制”开关，并将“三相调压器”旋钮调零位。（2）接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子及连至被测点。（3）连接完毕后，合上“电源控制”开关，把调至所需要的电流，按下“启动”按钮，分相调节“三相调压器”旋钮，调出所需要的电流数值，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。
